| GNSS антенна MA-4 |
| Частотные диапазоны |
- GPS: L1/L2/L5
- GLONASS: L1/L2/L3
- BEIDOU: B1L/B2L/B3L/B1C/B2a/B2b
- Galileo: E1/E5a/E5b/E6
- QZSS: L1/L2/L3/E6
- IRNSS: L5
- L-band
|
| Номинальное сопротивление |
50Ω |
| Поляризация |
RHCP |
| Аксиальное отношение |
≤3dB |
| Угол горизонтального покрытия |
360° |
| Усиление LNA |
Диапазон L1: +38 ± 2 дБ; Диапазон L2: +38 ± 2 дБ |
| Рабочий ток |
≤45 мА |
| Размеры |
Ø 150 мм x 62.2 мм |
| Разъем |
TNC female |
| Дифференциальная задержка передачи |
≤5 нс |
| Температура |
Рабочая: -45 – +70°C; Хранение: -55 – +70°C |
| Водонепроницаемость |
IP69K |
| Вес |
≤450 г |
| Крепление |
Винт BSW 5/8"-11, глубина 12-14 мм |
| Рабочее напряжение |
+3.3 - +18 В DC |
| Влажность |
95% без конденсации |
| Датчик наклона eDS-2 |
| Частота работы |
13.56 МГц |
| Поддерживаемый протокол |
Стандарт ISO 15693 |
| Дистанция чтения/записи |
0 - 25 мм |
| Интерфейс связи |
RS485 |
| Скорость передачи данных |
9600-115200 бит/с |
| Напряжение питания |
24V DC (9 - 30 В) |
| Максимальный ток |
< 0.07A при 24V DC |
| Индикация |
2 светодиодных индикатора |
| Размеры |
Ø30 мм x 87.5 мм |
| Вес |
100 г |
| Метод крепления |
Резьбовое крепление или крепление гайкой |
| Материал корпуса |
Латунь с никелевым покрытием |
| Цвет корпуса |
Серебристый |
| Рабочая температура |
-40°C - +85°C |
| Рабочеее напряжение |
≤ 65 мА при 10V DC, ≤ 60 мА при 24V DC |
| Степень защиты |
IP67 |
| Датчик натяжения eDS-2 (опционально) |
| Диапазон |
1T, 2T, 3T, 5T, 10T, 20T, 50T |
| Номинальный выход |
2.000 ± 0.0005 мВ/В |
| Нелинейность |
0.05% FS |
| Гистерезис |
0.05% FS |
| Повторяемость |
0.05% FS |
| Рабочий температурный диапазон |
-20°C - 80°C |
| Температурный дрейф нуля |
0.03% FS |
| Входное сопротивление |
400 ± 50 Ω |
| Выходное сопротивление |
350 ± 5 Ω |
| Изоляционное сопротивление |
> 2000 MΩ |
| Рабочее напряжение |
10V DC |
| Максимальное напряжение |
15V DC |
| Безопасная перегрузка |
120% |
| Длина провода |
3 метра, 5 метров |
| Метод подключения |
- Красный провод: Питание положительное
- Черный провод: Питание отрицательное
- Зеленый провод: Сигнал положительный
- Белый провод: Сигнал отрицательный
|

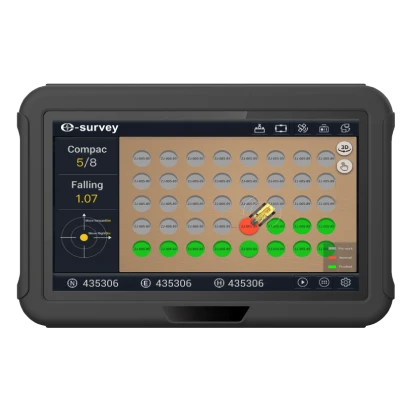

| MDP-1 Дисплей |
| GPU |
8 ядер. Поддерживает OpenGL ES 3.1 |
| ОС |
Android 9.0 |
| RAM |
2GB (опционально 4GB) |
| ROM |
16GB (расширяемая до 256GB через TF-карты) |
| Размер экрана и тип |
10.1 дюйм TFT LCD |
| Разрешение |
1024x600 |
| Яркость |
750cd/m² |
| Сенсорная панель |
Емкостная мультитач панель |
| Коммуникации |
- Wi-Fi: Поддержка 2.4GHz/5.8GHz Wi-Fi, IEEE 802.11 a/b/g/n/ac, и раздачи Wi-Fi.
- Bluetooth: Совместимость с BT2.1+EDR/3.0/4.0LE/4.2BLE.
- 4G/LTE: Поддержка 4G/LTE с опцией двух SIM-карт и одновременным подключением Ethernet и 4G.
- GPS: Совместимость с GNSS (GPS/BDS/GLONASS) и опциональной платой позиционирования с точностью до сантиметра.
- Дополнительные модули: Встроенный динамик, опциональный инерциальный модуль, встроенный микрофон (опционально).
|
| Интерфейс ввода/вывода |
- RS-232 × 2
- RS-485 × 1
- Поддежка 250k/500k CAN × 1/2 (J1939, CANopen, ISO15765)
- DI × 2, DO × 2
- USB 2.0 × 1
- USB 2.0 × 1
- 4 входа для 720p или 2 входа для 1080p AHD камер
- 2 внешних блока питания 12V DC
- Ethernet × 1
|
| Управление питанием |
Вход 9-36V DC, поддержка детекции зажигания |
| Водонепроницаемость/пылезащита |
IP65 |
| Стандарты вибрации (в работе) |
MIL-STD-810 |
| Стандарты ударов (в работе) |
IS016750 |
| Влажность |
95% без конденсации |
| Рабочая температура |
-20°C - +70°C |
| Температура хранения |
-40°C - +85°C |
| Размеры (ШВГ) |
281 мм × 181 мм × 42 мм |
| Вес |
1.5 кг |
| Функциональные кнопки |
Кнопка включения/выключения × 1, настраиваемые функциональные кнопки × 2 |
| Разъемы |
- Стандартный водонепроницаемый разъем промышленного класса
- SMA female2 (GNSS & 4G)
- TNC female connector2 (GNSS)
|
| Каналы |
1408 каналов, основано на Nebulas IV |
| Инициализация |
< 5 секунд |
| Отслеживание спутников |
- BDS: B1I, B2I, B3I, B1C, B2a, B2b
- GPS: L1C/A, L1C, L2P(Y), L2C, L5
- GLONASS: L1, L2
- Galileo: E1, E5a, E5b, E6
- QZSS: L1, L2, L5, L6
|
| Надежность инициализации |
> 99.9% |
| Формат дифференциальных данных |
RTCM3.3/3.2/3.1/3.0 |
| Формат данных |
NMEA0183, Unicore |
| Частота обновления данных наблюдений |
20 Гц |
| Частота обновления данных о положении |
20 Гц |
| Точность ориентации (RMS) |
0.2º/1м |
| Точность времени (RMS) |
10 нс |
| Точность скорости (RMS) |
0.03 м/с |
| Точность позиционирования (RMS) |
- RTK: Горизонтальная: 8 мм + 1 ppm; Вертикальная: 15 мм + 1 ppm
- Одиночная: Горизонтальная: 1.5 м; Вертикальная: 2.5 м
|
| Точность наблюдений (RMS) |
BDS |
GPS |
GLONASS |
GALILEO |
| B1L / B1C / L1C /L1 C/A/E1/G1 От спутника до приемника |
10см |
10см |
10см |
10см |
| B1L / B1C / L1C /L1 C/A/E1/G1 Фазовый сдвиг несущей |
1мм |
1мм |
1мм |
1мм |
| B3L / L2P(Y) / L2C / G2 От спутника до приемника |
10см |
10см |
10см |
10см |
| B3L / L2P(Y) / L2C / G2 Фазовый сдвиг несущей |
1мм |
1мм |
1мм |
1мм |
|
| Время до первого фиксирования (TTFF) |
Холодный старт: < 10 сек; Повторное захватывание: < 1 сек |
| Радио |
- Поддерживаемые частоты: 410-470 МГц
- Скорость передачи данных: 19200/9600
- Протоколы: TRIMTALK, TRIMMK3, TRANSEOT, SOUTH, SATEL
|
