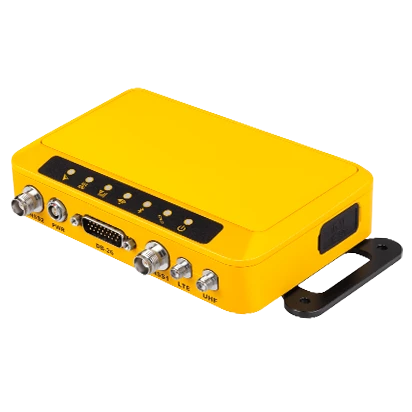

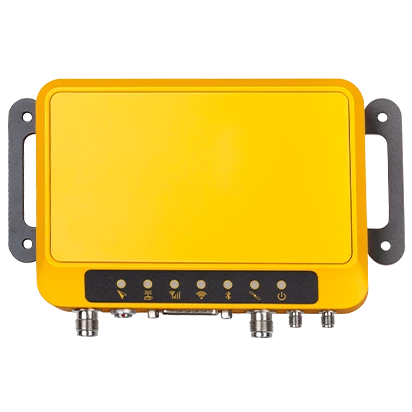

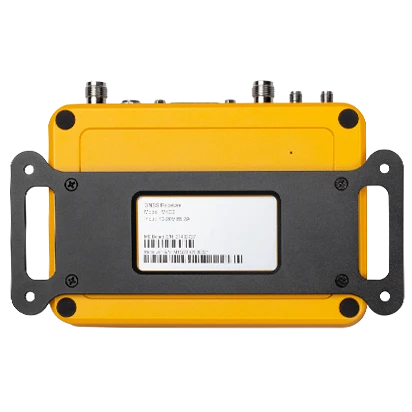

M1G2

Двойная антенна: для определения курса и навигации

Подключите позиционную антенну и курсовую антенну к M1G2 для вывода информации о курсе и использования в сценариях, требующих определения курса.

Внутренняя радиостанция

M1G2 оснащен встроенной радиостанцией и поддерживает радиопротоколы Satel, PCC, TrimTalk, Trimark IIII, South и Hi-Target, что обеспечивает его правильную работу даже в плохих сетевых условиях.

Обновленное интеллектуальное оповещение

Получите оповещение по электронной почте и SMS, если зарядное устройство отключено, уровень заряда батареи слишком низкий, температура слишком высокая или объем памяти почти исчерпан.

Расширенный интерфейс передачи данных: делает возможными универсальные приложения

Используйте множество интерфейсов передачи данных, таких как последовательный порт RS232/485, 1PPS, USB, подключение к различным приложениям и т.д., для удобной синхронизации с другими устройствами.

Расширенная беспроводная связь

M1G2 поддерживает Wi-Fi, Bluetooth, Ethernet и SIM-карты. Пользователи могут отправлять или получать данные любым способом.

Подходит для базы и ровера

Легкая конструкция позволяет использовать M1G2 в качестве ровера или базовой станции для различных применений.

Предназначен для работы в суровых условиях

Падение с высоты 1,5 м без каких-либо повреждений и степень защиты от пыли и влаги IP67, что позволяет использовать его в любых условиях повышенной вибрации, таких как транспортные средства и авиация, благодаря простой и модульной внутренней конструкции.

Прочная конструкция

Основной корпус M1G2 изготовлен из алюминия, который обладает высокой ударопрочностью и виброустойчивостью. Сертификат IP67 гарантирует работу в самых разных сложных условиях.

Свойство	Значение
Количество каналов	1408
GPS	L1CA, L2P(Y), L2C, L5
BDS	B1I, B2I, B3I
ГЛОНАСС	L1, L2
GALILEO	E1, E5a, E5b
QZSS	L1, L2, L5
SBAS	L1, L5
Теплый старт	< 60 секунд
Горячий старт	< 30 секунд
Инициализация сигнала RTK	< 10 секунд
Источник питания
Питание	2pin постоянного тока
Напряжение	10 - 28 В постоянного тока
Измерения
Точность RTK	H: 8 mm + 1ppm V: 15mm + 1ppm
DGPS	H: 8 mm + 1ppm V: 15mm + 1ppm
Heading	0.2°@1.0m Baseline
Корректирующие данные	RTCM V3.X, RTCM2, CMR
1PPS	20 ns
Интернет-модем
Глобальная сеть	Global GSM, WCDMA, LTE
Система
Операционная система	Linux
Веб-интерфейс	Просмотр состояния, обновление прошивки, настройка рабочего режима, загрузка данных и т. д.
Внутренняя память	8 ГБ
Внешняя память	Поддержка SD карт до 32ГБ
Bluetooth	BT 5.0 + RDR, LE
Wi-Fi	802.11 b/g/n
Порты	2pin DC in, GNSS TNC female x2, LTE SMA female, UHF, Nano SIM, Micro SD card, DB26, RS485 x2, RS232, Mini USB(support OTG), 1PPS SMA female, Event SMA female, RJ45 Ethernet
Baud rate	4800 - 460800
NMEA вывод	NMEA0183
Формат записи	Binary, RINEX, BINEX
Интервал записи	2s, 10s, 15s, 30s, 60s; 1Hz, 2Hz, 5Hz, 10Hz, 20Hz
Поток данных	Bluetooth, Serial port x3, Ntrip Server stream x4, Ntrip Caster stream x1, Ntrip client stream x1, Socket (TCP/UPD) stream x5
Функция FTP	FTP сервер, FTP клиент (FTP push)
Оповещения	E-mail, SMS
Другое	DDNS, SNMPD, firewall, VPN
Физические данные
Размеры	150 мм x 105 мм x 34 мм
Вес	550 гр
Рабочая температура	-30°C - +65°C
Температура хранения	-40°C - +80°C
Пылевлагозащита	IP68
Ударостойкость	Выдерживает свободное падение с высоты 1.5 м на твердую поверхность
Вибрации	Виброустойчивый
Влажность	до 95%
Индикаторы	Спутники, канал передачи данных, батарея, Bluetooth
Встроенное радио
Тип	RX и TX
Диапазон частот	410 - 470 MHz, 902.4 - 928 MHz
Расстояние между каналами	12.5 KHz / 25 KHz
Рабочий диапазон	3-5 км обычно 10 км при оптимальных условиях
Протокол	HiTarget, TrimTalk, TrimMark III, PCC, Satel, South
