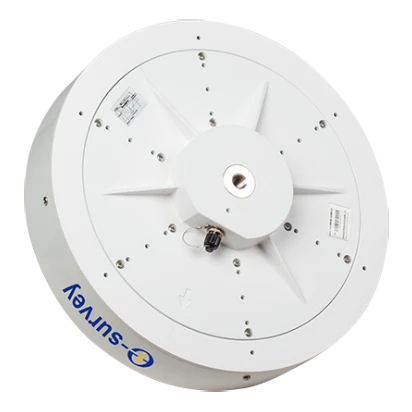

Геодезическая широкополосная двухчастотная GNSS антенна UA91,с системой подавления переотраженных сигналов типа 3D Choke (Choke Ring), поддерживающая все существующие спутниковые группировки и сигналы. Фазовый центр антенны стабилен по азимуту и углу возвышения спутников.Отличная производительность по отношению к оси поляризации. Отличная защита от многолучевых помех.
Получите доступ ко всем доступным и надежным источникам данных, включая все каналы и все сигналы (GPS, BDS, ГЛОНАСС, GALILEO, IRNSS, QZSS и SBAS) для отслеживания GNSS.
UA91 работает в диапазоне температур от -55°C до +85°C и сохраняет температуру от -55°C до +90°C.
Достигайте субмиллиметровой точности центрирования фазы при более высокой стабильности.
Используйте его в течение многих лет благодаря конструкции со степенью защиты IP67, которая на 95% защищает от твердых предметов, таких как пыль и песок, и была протестирована на работу в течение не менее 30 минут под слоем воды от 15 см до 1 м.
Благодаря уникальной конструкции дроссельной катушки больше не нужно беспокоиться о помехах из-за многолучевого распространения.
UA91 использует широкополосную двухдиапазонную многомодовую измерительную антенну GNSS с высоким коэффициентом усиления для обеспечения охвата приема сигнала GNSS.
| Основное | |
|---|---|
| Отслеживание спутников |
|
| Поляризация | Правополярная круговая |
| Коэффициент оси | ≤2 дБ ось, ≤4 дБ при угле возвышения 20° |
| Усиление антенны | ≥5 дБи ось, ≤-3 дБи при угле возвышения 20° |
| Отклонение от круглости | ≤1 дБи при угле возвышения 20° |

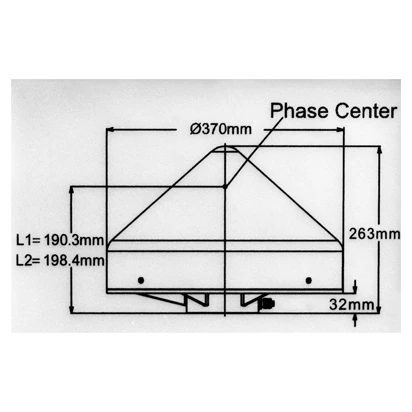

| Смещение фазового центра | ±1.5 мм |
| Малошумящий усилитель | |
| Диапазон частот | 1525 - 1615 МГц, 1165 - 1278 МГц |
| Характеристическое сопротивление | 50 Ом |
| КСВН (коэффициент стоячей волны по напряжению) | ≤ 1.3:1 |
| Коэффициент шума | 1.6 дБ типично при 25° |
| Усиление LNA | 52 ± 2 дБ при 25°C |
| Равномерность полосы | ± 1.5 дБ |
| Подавление вне полосы |
|
| Дифференциальная задержка передачи | ≤ 5 нс (L1-L2) |
| Задержка передачи антенны | 15 нс (типично) |
| Напряжение | 3.3 - 12 В постоянного тока |
| Ток | ≤ 45 мА |
| Работа в окружающей среде | |
| Рабочая температура | -40°C до +85°C |
| Температура хранения | -45°C до +90°C |
| Влажность | 95% RH, без конденсации |
| Защита от воды и пыли | IP67 |
| Физические характеристики | |
| Размеры | 165 мм × 125 мм × 81 мм |
| Вес | 1680 г |
| Интерфейс антенны | TNC-F |
| Материал купола | FRP |
| Материал основания | Алюминиево-магниевый сплав |
| Крепление | 5/8-11 UNC-2B |
