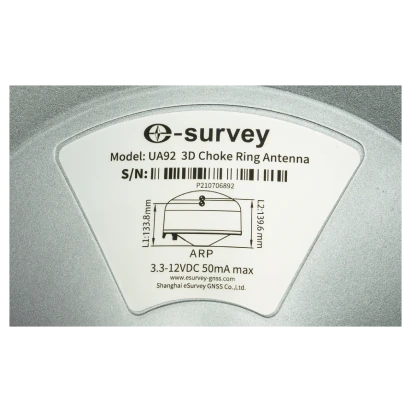

E-Survey UA92 — это мультисистемная полночастотная антенна опорной станции, работающая с BDS, GPS, GLONASS и GALILEO. Она имеет уникальную конструкцию дроссельной заслонки. Устройство обладает стабильным фазовым центром, хорошим эффектом подавления многолучевости, высокой точностью позиционирования и низким углом возвышения.
Получите доступ ко всем доступным и надежным источникам данных, включая все каналы и все сигналы (GPS, BDS, ГЛОНАСС, GALILEO, IRNSS, QZSS и SBAS) ГНСС-слежения.
Воспользуйтесь мощными возможностями спутникового слежения GNSS и повысьте надежность ваших измерений и данных благодаря превосходному коэффициенту усиления антенны.
Достигайте субмиллиметровой точности центрирования фазы при более высокой стабильности.
Используйте его в течение многих лет благодаря конструкции со степенью защиты IP67, которая на 95% защищает от твердых предметов, таких как пыль и песок, и была протестирована на работу в течение не менее 30 минут под слоем воды от 15 см до 1 м.
Благодаря уникальной конструкции дроссельной катушки больше не нужно беспокоиться о помехах из-за многолучевого распространения.
Компактные размеры и легкая конструкция UA92 позволяют использовать его для механического контроля, мониторинга деформаций, морского картографирования и в других областях.
| Основное | |
|---|---|
| Спутниковые системы |
|
| Поляризация | Правополярная круговая |
| Коэффициент осевого отношения | ≤ 2 дБ |
| Усиление антенны | ≤ 5.5 дБи |
| Округлость антенны | ≤ 1 дБи при угле возвышения 20° |
| Смещение фазового центра | ± 1 мм |
| Малошумящий усилитель | |
| Диапазон частот | 1525 - 1615 МГц, 1165 - 1278 МГц |
| Характеристическое сопротивление | 50 Ом |
| КСВН (коэффициент стоячей волны по напряжению) | ≤ 1.5 |
| Шумовая фигура | ≤ 1.5 дБ |
| Усиление LNA | 40 ± 2 дБ |
| Равномерность усиления в полосе | ± 1 дБ |
| Подавление вне полосы |
|
| Дифференциальная задержка передачи | ≤ 5 нс (L1-L2) |
| Задержка передачи антенны | 15 нс (Типично) |
| Напряжение | 3.3 - 15 В постоянного тока |
| Ток | ≤ 50 мА |
| Работа в окружающей среде | |
| Рабочая температура | -40°C - +85°C |
| Температура хранения | -55°C - +85°C |
| Влажность | До 95% |
| Защита от воды и пыли | IP67 |
| Физические характеристики | |
| Размеры | D213 мм × H155 мм |
| Вес | 2700 г |
| Интерфейс антенны | TNC-F |
| Материал обтекателя | Пластик PC |
| Материал основания | Алюминиевый сплав |
| Крепление | 5/8-11 UNC-2B |
